Система управления и мониторинга HCM-03 предназначена для мульти-сплит систем кондиционирования воздуха. Система работает совместно с адаптером протоколов IGU02 для передачи параметров работы кондиционера на персональный компьютер. С помощью системы HCM-03 пользователь может осуществлять на персональном компьютере мониторинг работы системы кондиционирования, определять энергопотребление наружных и внутренних блоков, задавать различные параметры работы кондиционера, такие как уставки по времени, выполнять индивидуальный или групповой запуск блоков, управлять расписанием работы внутренних блоков, получать отчеты об ошибках в реальном времени и принимать соответствующие контрмеры, создавать различные отчеты в соответствии с полученными данными и др.
Компоненты системы управления:
1. Адаптер протоколов (шлюз) IGU02: преобразует протокол, используемый системой кондиционирования в протокол RS485; принимает импульсный токовый сигнал от амперметра, рассчитывает и сохраняет данные по энергопотреблению подключенной системы кондиционирования и передает эти данные на компьютер.
2. Комплект HCM-03 (компьютер и программное обеспечение): выводит на дисплей параметры системы кондиционирования, позволяет управлять ими, оптимизирует энергопотребление системы, выдает отчеты, осуществляет дистанционный мониторинг через локальную сеть или Интернет.
Количество управляемых устройств
1. Количество внутренних блоков в каждой системе кондиционирования, подключаемой к шлюзу - адаптеру протоколов, не должно превышать 40. Иначе, нормальная работа шлюза не гарантирована.

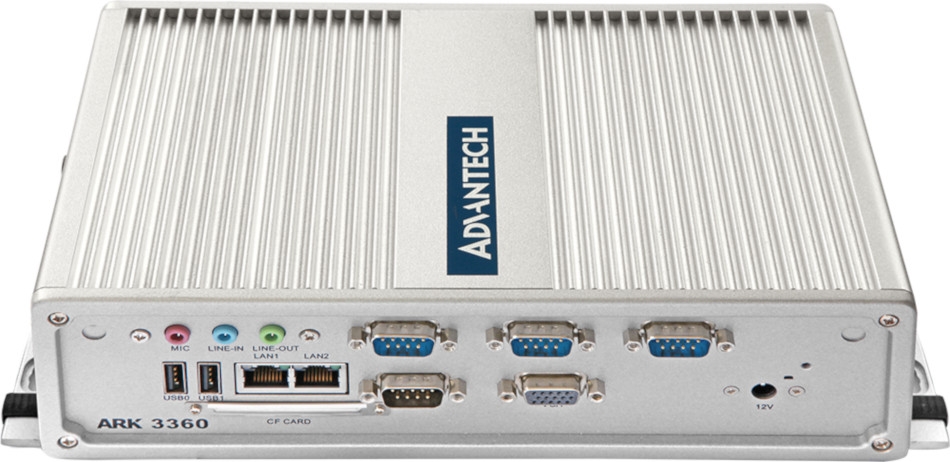

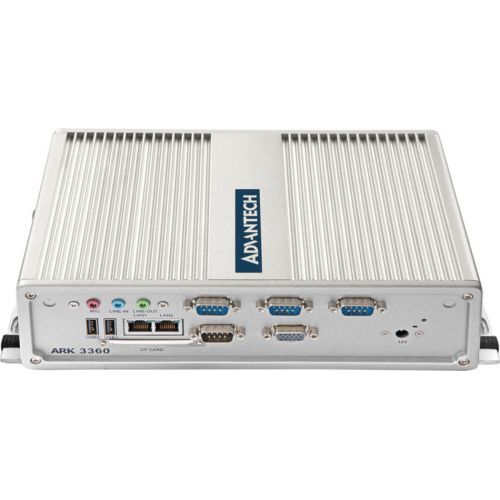

2. Промышленный персональный компьютер (IPC) имеет 4 порта RS485, к каждому из которых может быть подключено до 20 шлюзов. Таким образом, к одному компьютеру можно подключить 80 систем кондиционирования.
3. Максимальное количество внутренних блоков, поддерживаемых системой управления, составляет 4 х 20 х 40 = 3 200 шт. Рекомендация: ограничить количество внутренних блоков до 1024.
