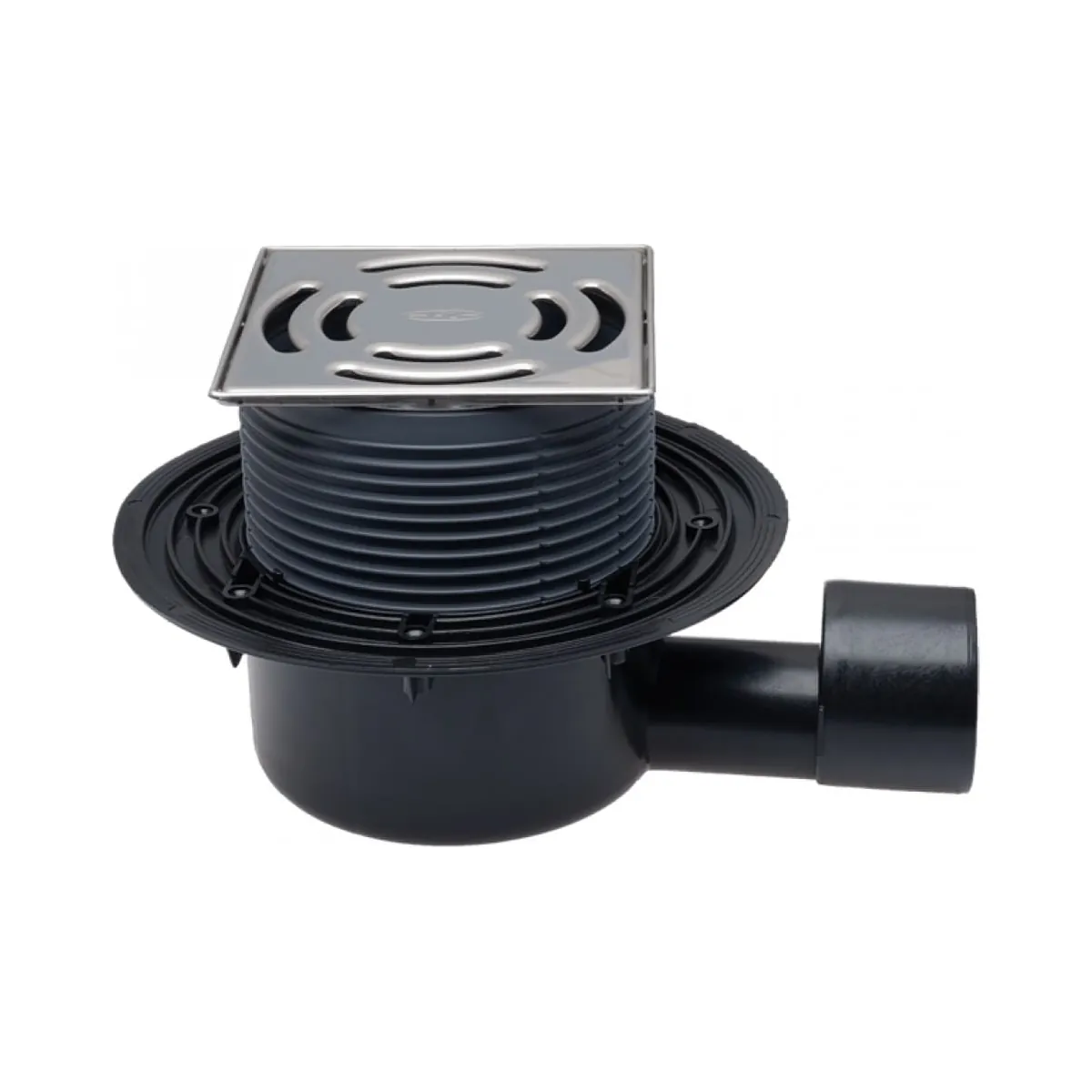

Трап HL5100 для внутренних помещений с решёткой в подрамнике, высотой гидрозатвора

HL 5100 Трап с горизонтальным выпуском DN50/75 Трап для внутренних помещений с решёткой 138х138мм в подрамнике 145*145 мм, высотой гидрозатвора 50мм, с горизонтальным выпуском Назначение: Трап предназначен для отвода в канализацию сточных вод с уровня пола. Технические характеристики: Максимальная разрешенная нагрузка 300 кг Срок службы 50 лет Температура отводящей жидкости не более 85°С Особенности монтажа: 1. Высота надставного элемента трапа регулируется от 8 до 80 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяются удлинители HL3400 и HL8500. 2. Если диаметр присоединяемой канализационной трубы DN 50, то необходимо на отводящем патрубке корпуса трапа отрезать патрубок DN 75. 3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа. 4. Если в качестве гидроизоляции используется листовой материал (битумное полотно, EPDM или ПВХ мембрана и т.д.), то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL8300 (EPDM/ПВХ мембраны) или HL8300.H (битумное полотно), которые в комплект трапа не входят и заказываются отдельно. 5. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента, который подрезается в зависимости от необходимой высоты, она удаляется. В надставной элемент также может устанавливаться заглушка для предотвращения его повреждения или деформации. После завершения монтажных работ в надставной элемент устанавливается сифон, а затем решетка из нержавеющей стали. Монтажные заглушки подлежат утилизации. Внимание! Трап HL5100 позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура до 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа выполняет роль несущего силового элемента), она не должна превышать 150 кг. Страна ? Австрия Производитель HL Цвет хром глянцевый Направление выпуска горизонтальное Решетка в комплекте да Материал решетки нержавеющая сталь Материал конструкции пластик Цвет решетки хром Форма квадратная Монтаж в полу Монтажная высота, мм 177 Пропускная способность, л/с 1 Диаметр слива, мм 75 Вид решетки перфорированная
