10017885 Watts GAG /MR 3/4 Группа подключения мембранного бака 3 бар

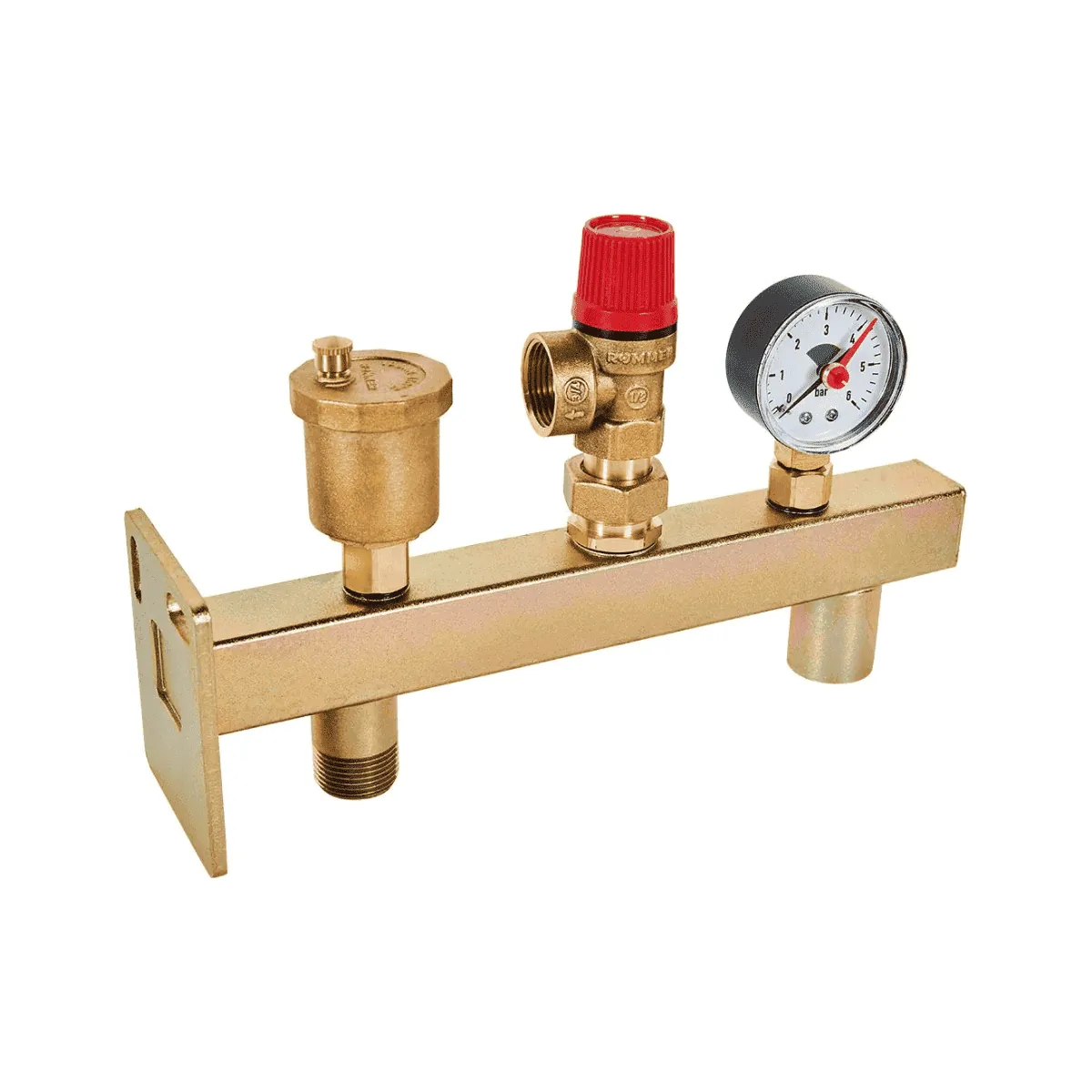

Watts GAG/MR группа подключения расширительного бака 3/4", 3 бара, 24 л (10017885) Назначение Группа подключения расширительного бака Watts GAG/MR 3/4" (арт. 10017885) служит для монтажа мембранного расширительного бака в закрытой отопительной системе и для защиты отопительной системы. Функциональность защита от превышения давления в системе; отвод из системы воздуха; индикация давления в системе на уровне манометра; подключение расширительного бака к системе отопления с возможностью его техобслуживания без опорожнения системы. Комплектация монтажная консоль c присоединительной арматурой Fixflex SK 20; манометр MHR 63/4 диаметром 63 мм с диапазоном показаний 0-4 бара с запорным клапаном; предохранительный клапан 1/2" с порогом срабатывания 3 бара; автоматический воздухоотводчик MV10R 2 пружинных отсечных клапана Условия эксплуатации Температура рабочей среды может составлять от -10°С до +80°С. Номинальное давление в системе - 10 бар. Особенности присоединительная арматура Fixflex SK 20 позволяет отсоединять заполненный бак без опорожнения системы; подключение к системе - 3/4" с наружной резьбой подключение расширительного бака - 3/4" с внутренней резьбой Указания по монтажу Группа безопасности монтируется на подающем трубопроводе, как можно ближе к котлу и выше его уровня, в вертикальном положении. На подводке к группе безопасности запрещено устанавливать запорную арматуру, фильтры и т.п. арматуру, которая может привести к перекрытию или сужению трубопровода. Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана. Его длина не должна превышать 2 метра и он не должен иметь больше 2-х изгибов. При невозможности соблюдения данных условий (2 м, 2 изгиба) необходимо использовать сливной шланг на один типоразмер больше. Предохранительный клапан можно зафиксировать в любом положении при вращении вокруг своей оси на 360°, что упрощает прокладку сливного шланга. Изготовитель Watts Серия GAG/MR Категория товара группа безопасности расширительного бака Назначение для систем отопления Способ соединения с трубопроводом трубная резьба Присоединительный размер 3/4" НР Рабочая среда вода, растворы гликолей до 50% Температура рабочей среды от -10°С до +80°С Рабочее давление до 10 бар Давление срабатывания 3 бара Допустимая мощность до 50 кВт Производительность воздухоотводчика 18 л/мин Температура транспортировки и хранения от -30°С до +50°С Диапазон показаний манометра от 0 до 4 бар Ёмкость расширительного бака до 24 литров Материал корпуса оцинкованная сталь Наличие манометра есть Диаметр манометра 63 мм Ширина 305 мм Глубина 75 мм Высота 235 мм Вес 1,83 кг Страна производства Германия Страна происхождения бренда Германия
