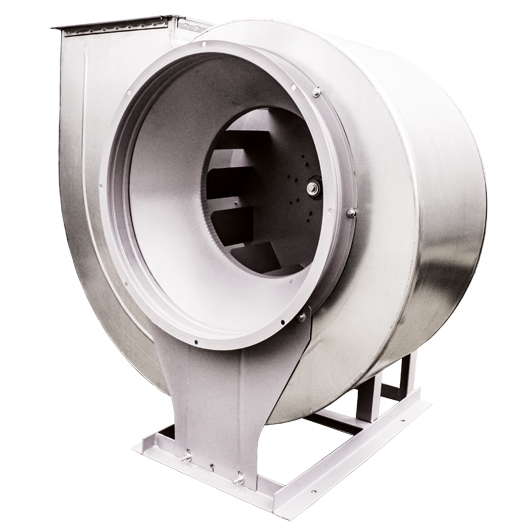

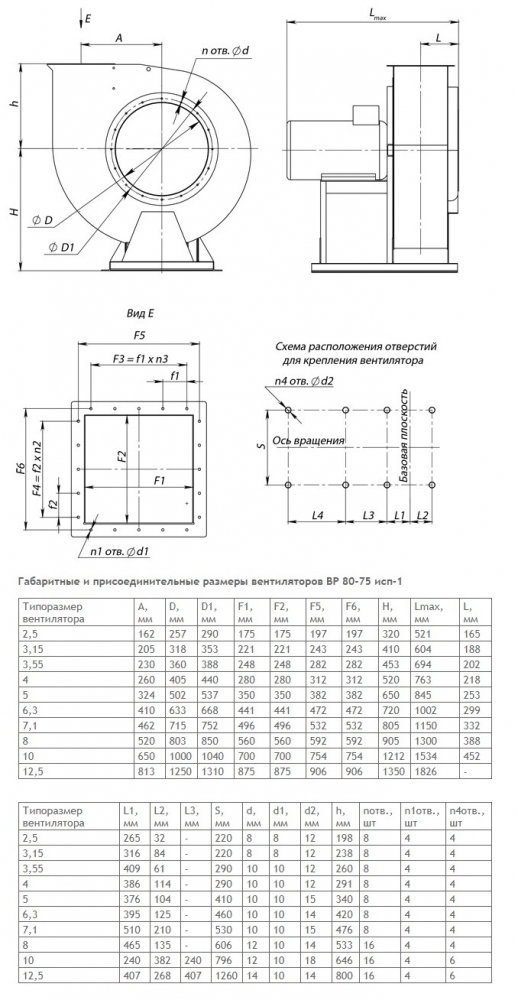

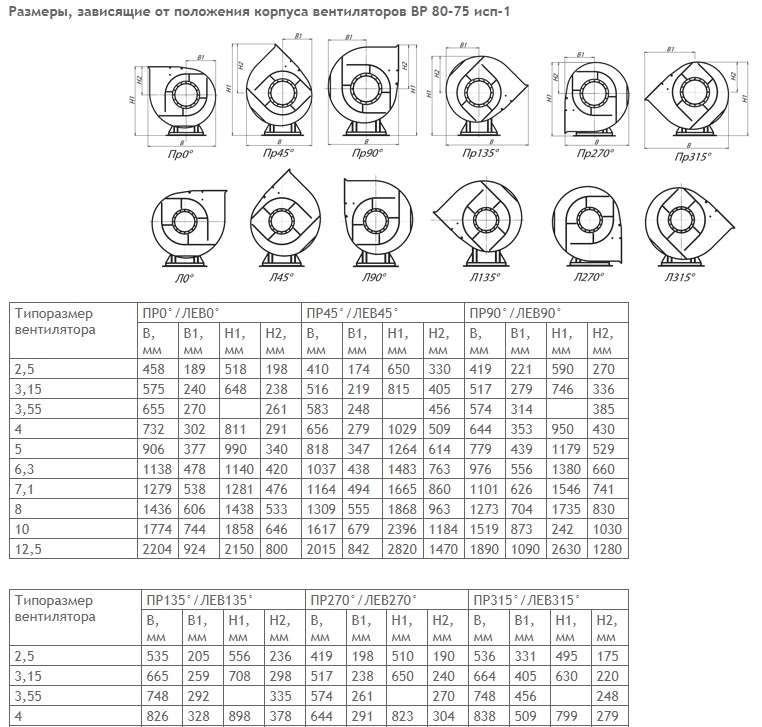

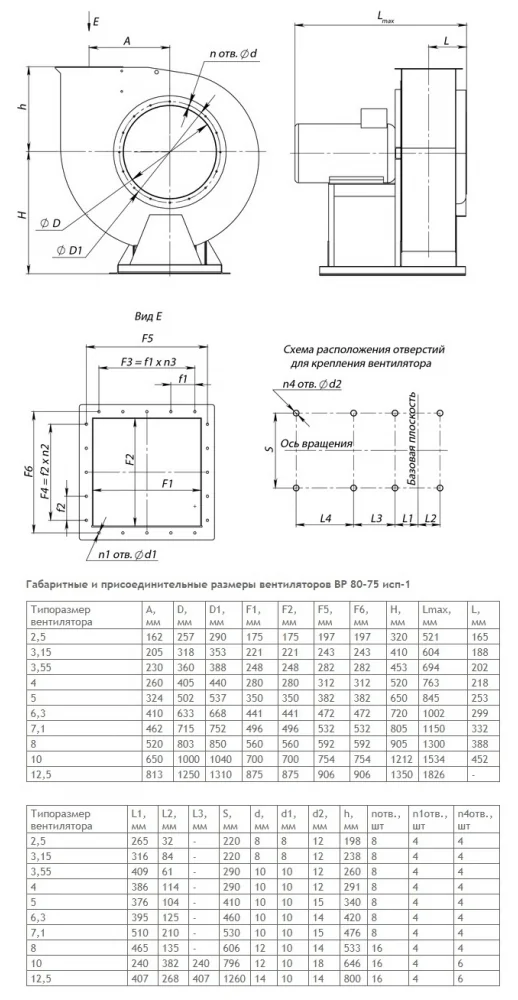

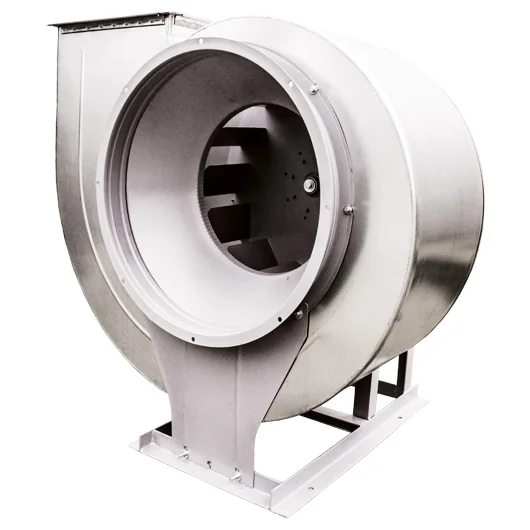

Вентилятор серии ВР 80-75 выполняется в виде моноблочной конструкции. На металлической сварной раме установлен спиралевидный корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, кратный 45°, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо (крыльчатка) с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные пружинные виброопоры).
Радиальный вентилятор низкого давления ВР 80-75 подлежит эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха - до +80°С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.
Характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t° окружающей среды -40…+40°С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы радиальные низкого давления ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
Страна производителя:
Материал: Металл
